浪涌(冲击)抗扰度试验
发布时间：2019-12-24
一、什么是浪涌
电路在遭雷击和在接通、断开电感负载或大型负载时常常会产生很高的操作过电压，这种瞬时过电压（或过电流）称为浪涌电压（或浪涌电流），是一种瞬变干扰。浪涌也叫突波，就是超出正常电压的瞬间过电压，一般指电网中出现的短时间象“浪”一样的高电压引起的大电流。从本质上讲，浪涌就是发生在仅仅百万分之一秒内的一种剧烈脉冲。
二、浪涌产生的原因
浪涌电压的产生原因有两个，一个是雷电，另一个是电网上的大型负荷接通或断开(包括补偿电容的投切)时产生的。
1、雷电瞬态

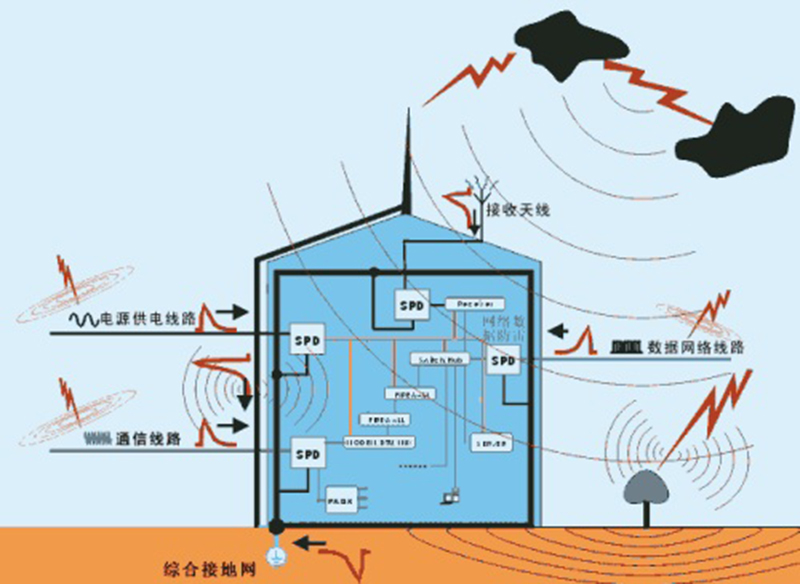

雷电瞬态是自然界发生的极为强烈的电磁暂态过程，其对浪涌电压的主要原理如下：
a) 直接雷击于外部(户外)电路，注入的大电流流过接地电阻或外部电路阻抗而产生的电压；
b) 间接雷击(即云层之间、云层中的雷击或击于附件物体的雷击，其会产生的电磁场)于建筑物内，外导体产生感应电压和电流；
c) 附近直接对地放电的雷电入地电流，当它耦合到电气装置接地系统的公共接地路径时产生感应电压
2、电力系统开关的瞬态
当某些大容量的电气设备接通或断开时间，由于电网中存在电感，将在电网产生“浪涌电压”，从而引发浪涌电流。
a) 主网电力系统的切换骚扰，例如电容器组的切换；
b) 配电系统中较小的局部开关动作或负载变化；
c) 与开关器件(如晶闸管、晶体管)相关联的谐振现象；
d) 各种系统故障，例如电气装置对接地系统的短路和电弧故障。
三、浪涌的危害
浪涌的危害主要分成两种：灾难性危害和积累性危害。
1、灾难性危害
一个电涌电压超过设备的承受能力，则这个设备完全被破坏或寿命大大降低。
2、积累性危害
多个小电涌累积效应造成半导体器件性能的衰退、设备发故障和寿命的缩短，最后导致停产或是生产力的下降。
四、浪涌(冲击)抗扰度试验相关检测设备
脉冲浪涌发生器是一台多功能测试设备，能够满足国际标准（基础标准与通用标准）和产品系列标准对瞬态，脉冲、浪涌和电压跌落测试的各种要求，测试电压最高可达7Kv。

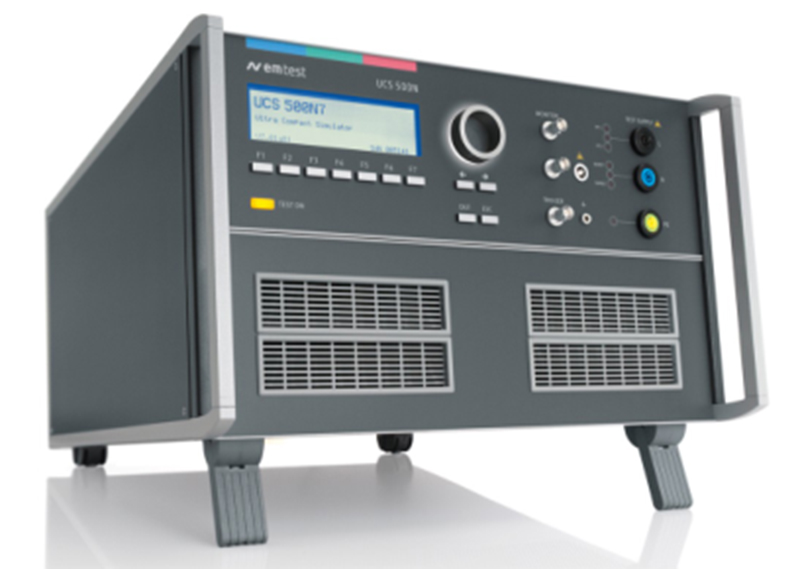

脉冲浪涌发生器

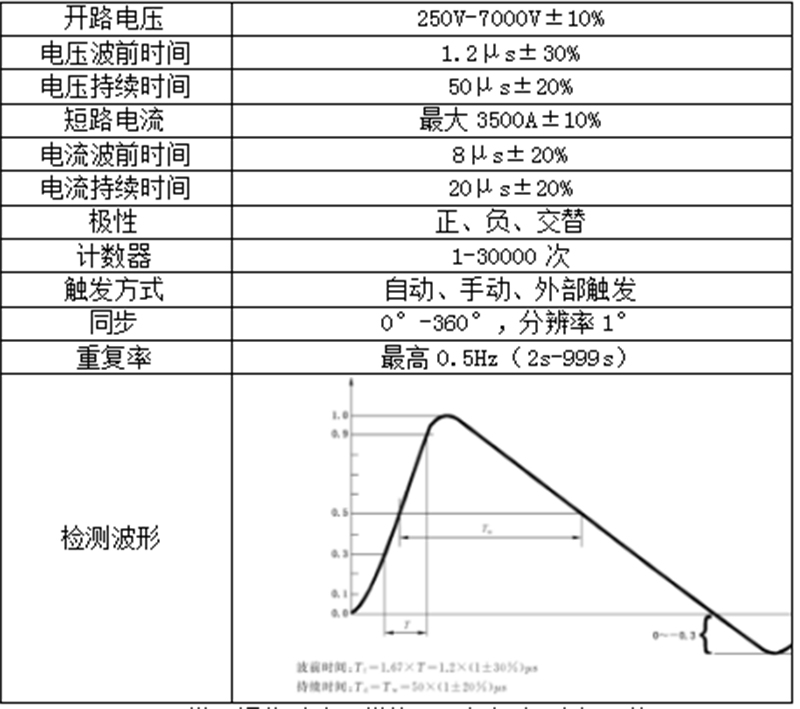

技术参数：
搭配通信波浪涌模块及三相耦合/去耦网络

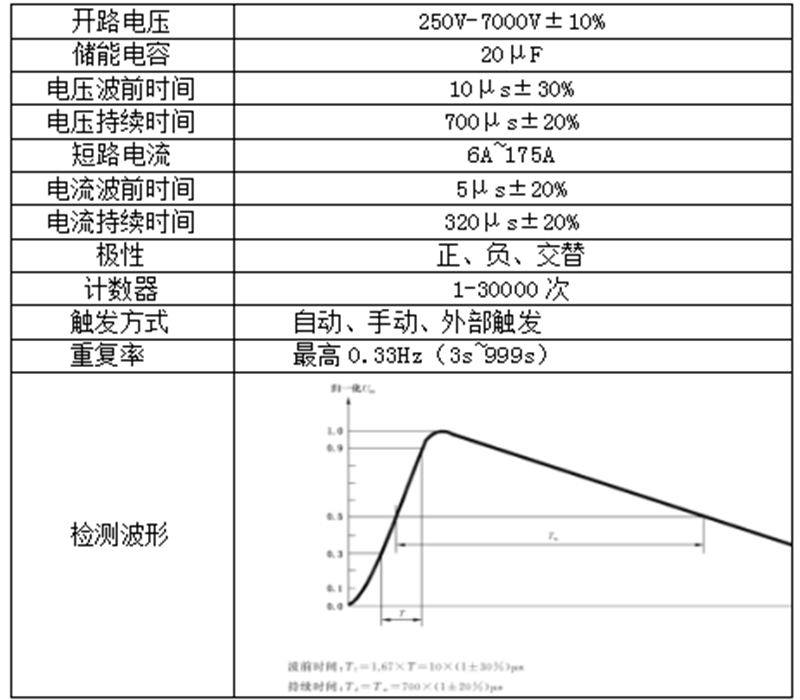

技术参数：

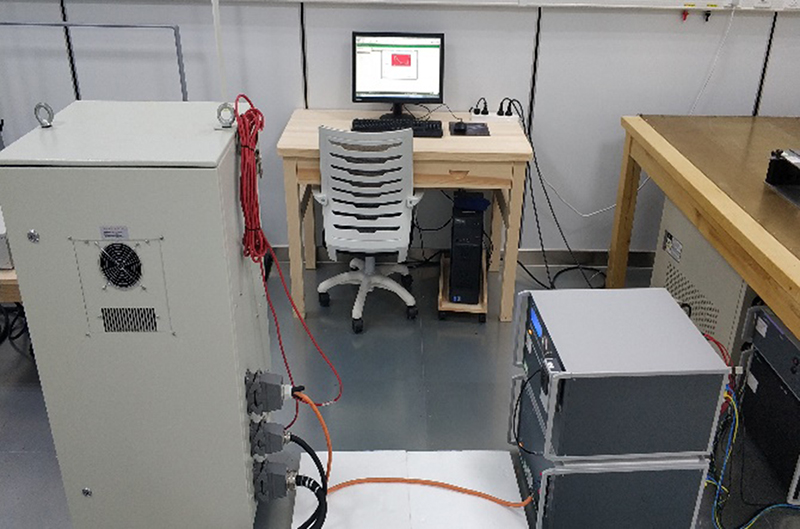

检测现场示意图：

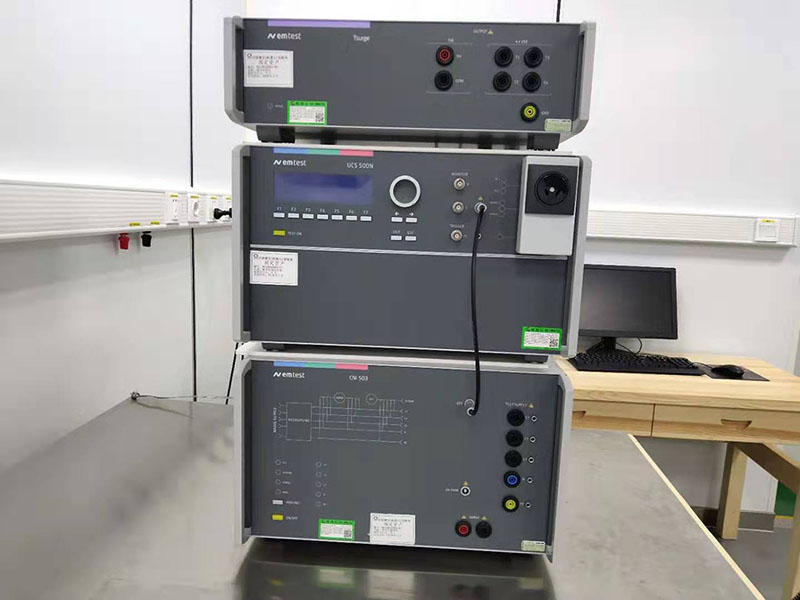

中国赛宝（机器人）实验室安全与电磁兼容检测中心目前配备脉冲浪涌发生器及其全套配件，包括通信波浪涌模块、三相耦合/去耦网络、4线非屏蔽对称线耦合/去耦网络、8线非屏蔽对称线耦合/去耦网络。可测试电源线、通信线的差模及共模两种方式，三相输出电压可达480V/32A，直流可达1000V/32A,涵盖了工业、家电、汽车、通讯等领域的浪涌检测项目，满足国际基础标准IEC 61000-4-5,国家基础标准GB/T 17626.5，通用标准GB/T 17799.1、GB/T 17799.2等各类标准的检测要求。
注：部分图片来源于网络
