冲击、碰撞、跌落试验
发布时间：2021-04-08
冲击、碰撞、跌落试验机简介
一、冲击试验机
本设备供各类工业机器人产品及质量在200kg以下冲击碰撞试验用。考核试品在冲击碰撞环境下功能的适应性和结构完好性。本设备符合GR 2423.5，MIL—STD20ZF，MIL-STD810B, GJB150-86、GJB360-87及IEC68-2-27 对冲击碰撞试验的要求。
主要技术指标：最大载荷（含夹具）：200kg；冲击脉冲波形：半正弦波、后峰锯齿波、梯形波；冲击方向：垂直；冲击形式：自由跌落；峰值加速度：半正弦波100m/s2～4000 m/s2、后峰锯齿波150m/s2～1000 m/s2、梯形波150m/s2～1000 m/s2；脉冲持续时间：半正弦波40ms～1.5ms、
后峰锯齿波 18ms～3ms、梯形波12ms～6ms；最大碰撞脉冲重复频率：60次/min；台面尺寸：600mm×800mm
二、碰撞试验机
本设备供各类各类工业机器人产品做冲击试验用。考核试品在冲击环境下功能的适应性和结构完好性。本设备符合GB/T2423.5、GJB150、GJB360及IEC68-2-27，MIL—STD—202F，MIL—STD—810F对冲击试验机的要求。
主要技术指标：最大载荷（含夹具）：200kg；冲击脉冲波形：半正弦波、后峰锯齿波、梯形波；冲击方向：垂直；冲击形式：自由跌落；峰值加速度：半正弦波100m/s2～6000 m/s2、后峰锯齿波 150m/s2～1000 m/s2；梯形波150m/s2～1000 m/s2；脉冲持续时间：半正弦波40ms～1.5ms；后峰锯齿波 18ms～3ms、梯形波20ms～6ms；台面尺寸：760mm×610mm；
三、跌落试验机
该设备供质量在500kg（含试品夹具）以下各类工业机器人产品作跌落试验用，满足GB2423试验标准，安装不需专用地基。本设备采用交流伺服电机通过精密行星减速机驱动梯形丝杠旋转，带动工作台面及包装件提升到设定的跌落高度；电磁铁得电后挂钩松开，试件和工作台面同时开始自由跌落；由于蓄能弹簧的推动工作台面以大于试件的跌落速度下落而使其与试件分离开来并且先行落到底板碰撞面以下，而试件则保持原有状态（面、棱、角）自由跌落，以一定速度与底板碰撞，完成一次自由跌落试验。采用双臂提升的设计，使得提升能力大增大，更加平稳，无偏载，导向灵活、可靠、耐用。伺服电机带动丝杠螺母的传动设计使提升高度精确可控、提升速度无极可调。
主要技术参数：最大载荷500kg；跌落高度（0～1200）mm；跌落方式：自由跌落；跌落方向：面、棱、角；试品最大尺寸：1200×1200×1200mm；升降方式：滚珠丝杠提升。

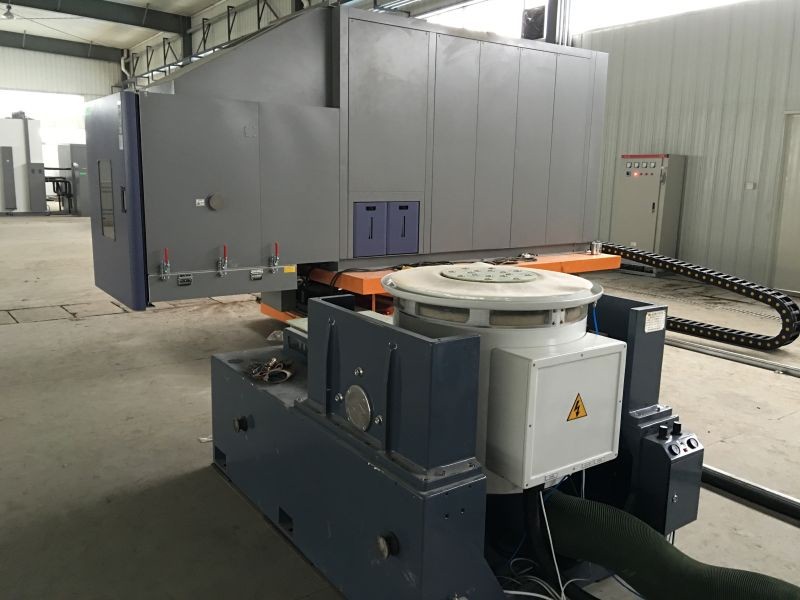

振动试验台
本设备供各类各类工业机器人产品做振动试验用。考核试品在振动环境下功能的适应性和结构完好性。芜湖赛宝机器人目前拥有1t、5t、10t推力电动振动台可为机器人整机、零部件等科研及生产过程提供振动应力变化环境，以便考核试品的适应性或对试品的行为做出评价。
主要技术指标：1T振动台具有最大10kN的正弦和随机振动的推力，频率范围5Hz~3000Hz，最大负载300kg，最大位移51mm，最大加速度100g，垂直台面尺寸：300mm×300mm，水平台面尺寸：300mm×300mm；5T振动台具有最大50kN的正弦和随机振动的推力，频率范围5Hz~2800Hz，最大负载800kg，最大位移76mm，最大加速度100g，垂直台面尺寸：1200mm×1200mm，水平台面尺寸：1000mm×1000mm；10T振动台具有最大100kN的正弦和随机振动的推力，频率范围2Hz~2500Hz，最大负载1000kg，最大位移76mm，最大加速度100g，垂直台面尺寸：1800mm×1800mm，水平台面尺寸：1800mm×1800mm。
